3D-сканирование детали: STL или STEP — какой файл нужен для печати и производства

Нужно отсканировать деталь, а исполнитель спрашивает: «Вам STL или STEP?» Ответ зависит от того, что вы собираетесь делать дальше. Для печати копии часто хватает обработанного STL. Чтобы менять отверстия, крепления и посадочные поверхности, обычно удобнее восстановить CAD-модель и получить STEP. А если нужны редактируемые эскизы и параметры, понадобится ещё и исходный проект CAD.

Два файла могут выглядеть на экране одинаково, но работать с ними придётся по-разному. Разберём, когда достаточно сетки, за что имеет смысл доплатить и что проверить перед передачей модели в печать или производство.

Содержание

• Что получается после сканирования
• STL, STEP и исходник CAD: сравнение
• Когда для печати достаточно STL
• Когда стоит заказать STEP
• Почему конвертация не заменяет восстановление детали
• Один образец — три разные задачи
• От чего зависит стоимость
• Как проверить результат
• Что отправить для расчёта
• Частые вопросы

Что получается после сканирования

3D-сканер измеряет доступную ему поверхность. Сначала это могут быть отдельные сканы, облако точек — набор измеренных координат — или полигональная сетка. В сетке поверхность собрана из небольших граней.

Проходы с разных сторон совмещают, убирают шум, подставку и другие посторонние объекты. Затем работают с пропусками и готовят модель для дальнейшего использования. Поэтому сырой скан и файл, готовый к печати, — не один и тот же результат.

У наружного оптического сканирования есть предел: оно не показывает закрытые внутренние полости и участки, которые сканер не видит. Чтобы снять низ детали, её нужно перевернуть; глубокое отверстие может потребовать дополнительных измерений. Если программа закрыла пропуск в сетке, это ещё не значит, что она восстановила настоящую форму скрытого участка.

Для инженерной доработки по скану строят CAD-модель: восстанавливают плоскости, цилиндры, отверстия и другие элементы. Это отдельная работа, а не ещё одна кнопка экспорта. Такой порядок — сканирование, обработка данных, построение CAD — описан в материалах Artec 3D о Geomagic Design X.

В «Моделике» 3D-сканирование в Москве и восстановление CAD тоже считаются отдельно. Для копии внешней формы второй этап может не понадобиться; для изменения механической детали он часто полезнее самой сетки.

STL, STEP и исходник CAD: сравнение

STL передаёт поверхность треугольниками. STEP служит для обмена CAD-геометрией. Исходный проект сохраняет модель в формате программы, в которой её построили, и может содержать эскизы, параметры и историю операций. Это разные способы передать модель, а не шкала «плохой — хороший — лучший».

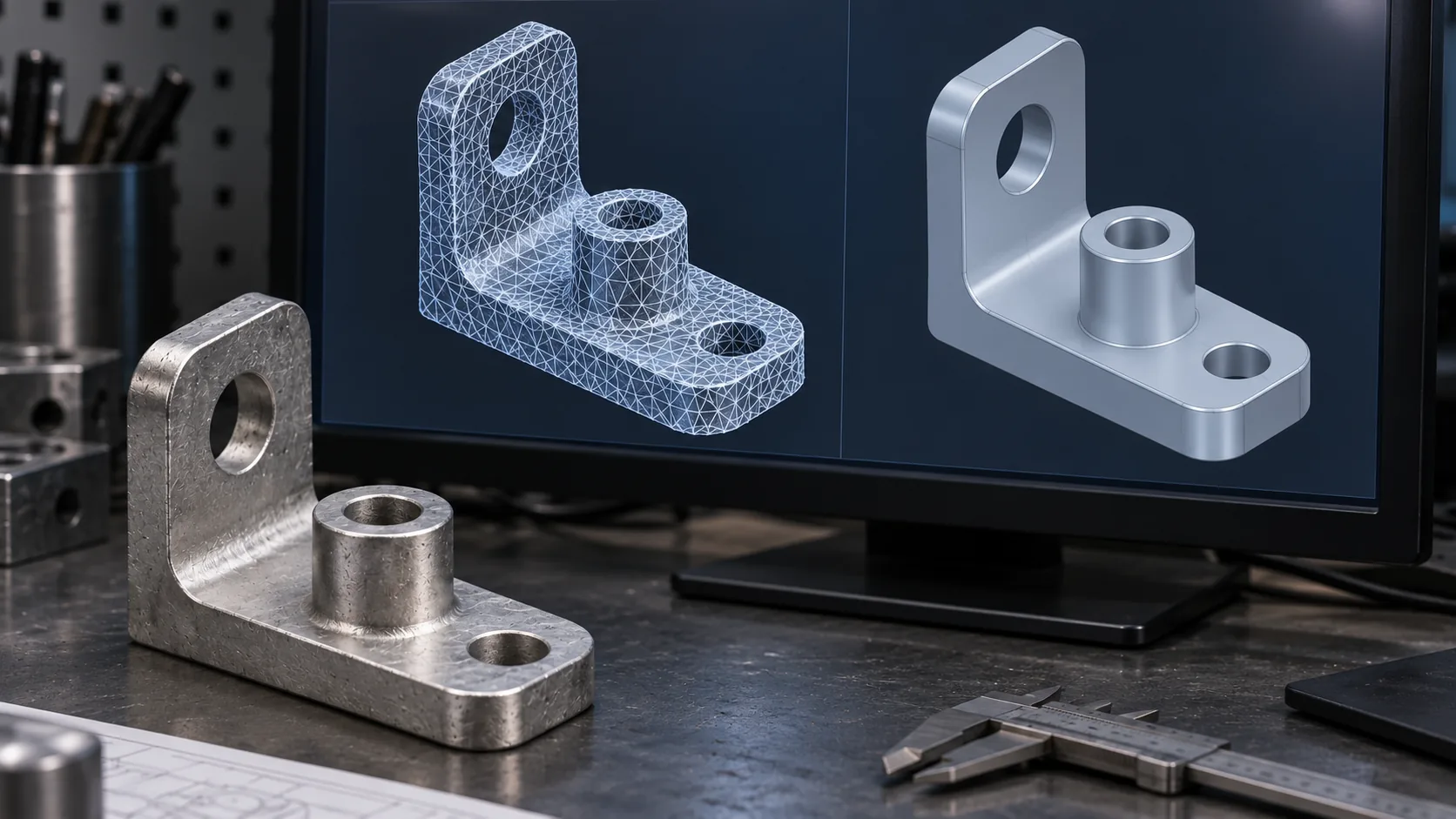

Представьте отверстие в кронштейне. В STL его поверхность состоит из треугольников: это не элемент «отверстие диаметром 10 мм», у которого можно просто заменить число. Устройство формата описано в справочнике Библиотеки Конгресса.

С STEP удобнее обмениваться геометрией между CAD-программами, но исходные эскизы и дерево операций автора обычно не приезжают вместе с файлом. Autodesk отмечает это в руководстве по импорту STEP в Fusion. Если планируете регулярно менять размеры через параметры, просите исходный проект и заранее назовите свою CAD-систему.

Когда для печати достаточно STL

Обработанного STL часто хватает для декоративной копии, макета или прототипа, по которому проверяют внешний вид и компоновку. Если конструкцию менять не нужно, восстановление всех поверхностей в CAD может оказаться лишней тратой.

Но открывающийся файл ещё не обязательно готов к печати. Перед изготовлением проверяют:

• масштаб и габариты;
• замкнутость поверхности, если модель должна описывать объём;
• самопересечения, дублирующиеся оболочки и лишние фрагменты;
• детализацию: хватает ли её для нужной формы, не перегружена ли сетка;
• толщину стенок и мелкие элементы — сможет ли выбранная технология их воспроизвести.

У STL нет стандартного поля единиц измерения. Это подтверждает документация Autodesk по экспорту для 3D-печати. Поэтому вместе с файлом лучше передать контрольный размер. Например: «Длина детали — 120 мм, модель сделана в миллиметрах». Число здесь условное. Фото с линейкой поможет предварительно оценить габариты, но для точной посадки потребуются измерения.

STEP тоже принимают некоторые слайсеры. В частности, PrusaSlicer при импорте STEP преобразует геометрию в треугольную сетку. Значит, правило «для любой печати нужен только STL» неверно: уточните, что принимает исполнитель, и проверьте саму модель.

Подробный список проверок — в статье «Как подготовить 3D-модель к печати».

Когда стоит заказать STEP

STEP имеет смысл, если нужно перенести крепления, изменить диаметр отверстий, восстановить посадочную поверхность, включить деталь в сборку или передать её в CAD/CAM-систему производителя.

Для этого нужна геометрия, которую действительно можно дорабатывать. У простой механической детали это плоскости, цилиндры и скругления. У сложной органической формы — восстановленные поверхности; такая модель не обязательно будет удобной параметрической конструкцией.

Расширение STEP само по себе точность не гарантирует. Неверно измеренный или восстановленный размер останется неверным и в CAD. Качество зависит от исходных данных, построения модели и проверки.

Если деталь должна точно сесть в узел, покажите, какие отверстия и поверхности важны, откуда отсчитываются размеры и какие отклонения допустимы. Разрешение сканера, точность измерений и точность напечатанной детали — разные характеристики. Переносить одну цифру на весь процесс нельзя.

Есть и другой вариант: для простой детали с достаточным набором размеров моделирование по чертежу или эскизу может быть разумнее сканирования. Сканер нужен, чтобы получить существующую форму, а не потому, что любая деталь обязательно должна пройти через сканирование.

Почему конвертация не заменяет восстановление детали

Перевести STL в STEP технически можно. Но результат зависит от способа преобразования: иногда получается тело с множеством граней, повторяющих треугольники сетки. Файл открывается в CAD, а удобной инженерной моделью не становится. Документация Autodesk по Convert Mesh отдельно описывает гранёное преобразование и методы, которые восстанавливают более крупные элементы геометрии.

Даже удачная конвертация не отвечает на вопрос, что именно нужно восстановить. У образца может быть овальное отверстие, деформация или отломанное крепление. Копировать повреждение или вернуть деталь к предполагаемому исходному состоянию — разные задачи.

Чтобы восстановить изношенное место, могут понадобиться ответная деталь, чертёж, исправный образец или размеры неповреждённых участков. Если информации нет, часть геометрии придётся предположить. Это нужно обсудить, а не выдавать догадку за измерение.

Весь путь от образца до новой детали разобран в статье об изготовлении по образцу и реверс-инжиниринге.

Один образец — три разные задачи

Возьмём кронштейн с монтажными отверстиями. Это условный пример, не клиентский заказ «Моделики».

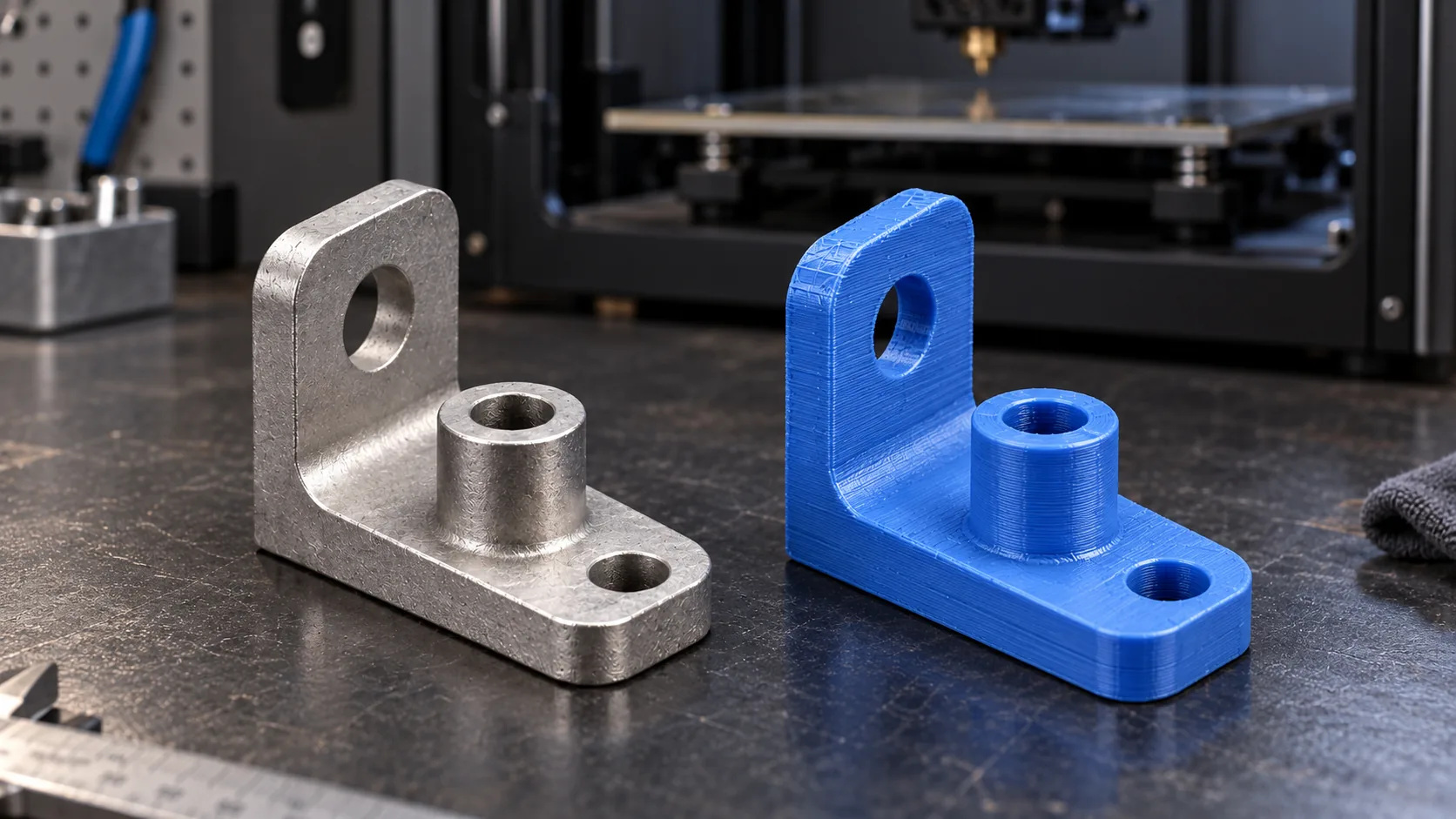

Задача 1: повторить внешнюю форму

Нужна копия для макета или проверки компоновки. Если поверхность удалось снять и подготовить к печати, может хватить STL. Такой макет помогает оценить форму, но сам по себе не подтверждает точность посадок и несущую способность.

Задача 2: изменить крепление

Нужно перенести отверстия под другой узел. Здесь удобнее восстановить CAD-геометрию, задать новые размеры и передать STEP. Если крепление будут менять и дальше, полезен исходный проект с редактируемыми эскизами и параметрами.

Задача 3: изготовить рабочую замену

Деталь должна установиться вместо оригинала и выдерживать нагрузку. Помимо формы, нужны данные о материале, условиях работы и посадках. Иногда сначала делают пробное изделие для проверки сборки. STEP — это файл с геометрией, а не подтверждение прочности новой детали.

Если отказ детали может причинить вред, нужны инженерная оценка и испытания. Одного сканирования и внешнего сходства для такой замены недостаточно.

От чего зависит стоимость

Под названием «сканирование детали» могут продаваться разные работы. В одном предложении — только оцифровка, в другом — обработанная сетка для печати, в третьем — восстановленная CAD-модель с проверкой размеров. Сравнивать такие цены напрямую бессмысленно.

Попросите разбить расчёт на этапы:

1. Сканирование. Размер объекта, доступность поверхностей, количество положений, особенности материала, выезд.
2. Обработка сетки. Совмещение проходов, очистка, заполнение пропусков и подготовка файла.
3. Восстановление CAD. Сложность геометрии, наличие размеров, износ и нужные изменения.
4. Проверка и выдача файлов. Какие размеры проверят, в какой программе откроют модель и что передадут в итоге.
5. Изготовление. Если оно нужно — материал, технология, тираж, постобработка и пробная деталь.

Небольшой сложный объект может потребовать больше работы, чем большой и простой. Вес и габариты здесь не заменяют оценку геометрии. Назвать универсальную цену за STL → STEP, не посмотрев сетку и задачу, нельзя.

Для запроса подойдёт простая формулировка: «Нужны сканирование и обработанный STL. Отдельно посчитайте восстановление CAD в STEP». Так видно, сколько стоит каждый результат и от какого этапа можно отказаться.

Как проверить результат

Красивого скриншота мало. Он не показывает, верный ли масштаб, готова ли сетка к печати и сможете ли вы изменить модель. До начала работы договоритесь, по чему будете принимать результат, а после получения файлов пройдитесь по списку:

• Откройте модель в своей программе. Что импортировалось: сетка, поверхности или тело? Нет ли ошибок?
• Сверьте единицы и габариты. Проверьте хотя бы заранее выбранные контрольные размеры.
• Посмотрите критичные места. Отверстия, посадки и крепления должны соответствовать заданию, а не только выглядеть похоже.
• Уточните достроенные участки. Какие поверхности сняты сканером, а какие восстановлены по дополнительным данным или предположению?
• Для STL проверьте сетку и предпросмотр в слайсере. Нет ли пропавших стенок, пустот и других ошибок?
• Для STEP попробуйте нужную доработку. Удаётся ли выполнить её в вашей CAD-системе?
• В исходном проекте проверьте эскизы и параметры. Есть ли то, что обещали передать, и подходит ли версия программы?

Сравнение CAD со сканом показывает расхождения с измеренным образцом. Оно не доказывает соответствие первоначальному чертежу: если отверстие изношено, точная копия износа может оказаться непригодной для работы.

Для рабочей замены проверка файлов — только часть приёмки. Отдельно нужны требования к готовой детали и, если предусмотрено, пробная сборка.

Что отправить для расчёта

Начните с фотографий с разных сторон, примерных габаритов и короткого описания задачи. Не обязательно заранее разбираться в форматах — важнее объяснить, что должно получиться.

• Что за объект: название, материал, размеры и фотографии.
• В каком он состоянии: целый, изношенный, деформированный, с недостающими частями.
• Для чего нужна модель: печать копии, изменение конструкции, рабочая замена, производство или архив.
• Что должно совпасть: отверстия, посадки, крепления и другие важные места.
• Что уже есть: чертёж, ответная деталь, исправный образец, STL или другой файл.
• Что хотите получить: обработанную сетку, STEP, исходник CAD, чертёж или готовое изделие.
• Где будете работать с файлом: программа и её версия.
• Как передать образец и когда нужен результат: город, возможность привезти деталь, желаемый срок.

Студия «Моделика» находится в Москве: Шмитовский проезд, 34, строение 10. Телефон: +7 999 916-08-88. Обсудить оцифровку можно на странице 3D-сканирования. Если скан уже есть и его нужно доработать — на странице 3D-моделирования. Для изготовления детали — 3D-печать на заказ.

Частые вопросы

Можно ли сразу печатать файл со сканера?

Иногда, но сначала файл нужно проверить и при необходимости обработать. В сыром скане могут остаться пропуски, шум, лишние объекты или неверный масштаб. Уточните, входит ли в заказ подготовка к печати или только оцифровка.

Что лучше после сканирования: STL или STEP?

Для копии без инженерной доработки часто хватает STL. Для изменения механической детали обычно удобнее восстановленная CAD-модель в STEP. Если нужна история построения, закажите ещё и исходный проект. Выбирать стоит по задаче, а не по расширению.

Можно ли сделать STEP из уже имеющегося STL?

Да. Но простая конвертация может дать гранёную модель, неудобную для редактирования. Если нужно менять отверстия, посадки или восстанавливать номинальные размеры, может потребоваться построить CAD-модель по сетке.

Сохраняется ли цвет детали в STL?

Стандартный STL не предназначен для передачи цвета и текстур. Для цветной оцифровки заранее выберите подходящий формат и комплект текстур. Фото цветного образца не означает, что цвет будет присутствовать в 3D-файле.

STEP и STP — разные форматы?

Нет, это два расширения файлов STEP. Замена .stp на .step не меняет геометрию и не добавляет историю построения. Важнее корректный экспорт и совместимость с программой получателя.

Нужно ли сканировать простую деталь, если есть чертёж?

Не обязательно. Если на чертеже достаточно размеров и требований, модель можно построить по нему. Сканирование полезно для сложной существующей формы или проверки образца; для простого кронштейна оно не всегда нужно.

Итог: заказывайте результат, а не расширение

Нужна копия формы — начните с обработанного STL. Нужно изменить механическую деталь — обсудите CAD и STEP. Хотите продолжать параметрическую разработку — попросите исходный проект.

Для первого расчёта пришлите фото и расскажите, как будете использовать деталь. Тогда можно выбрать нужные этапы: сканирование, моделирование, печать — и не платить за лишние.

Источники и справочные материалы

• Библиотека Конгресса: устройство и ограничения STL.
• Prusa: поддерживаемые форматы и импорт STEP.
• Autodesk Fusion: импорт STEP и история построения.
• Autodesk: экспорт для 3D-печати и единицы измерения.
• Autodesk: преобразование сетки в тело или поверхности.
• Artec 3D: обработка скана и восстановление CAD в Geomagic Design X.

Материал подготовлен 8 октября 2026 года. Пример с кронштейном условный; иллюстрации созданы с помощью ИИ.
