3D-печать по чертежу: как заказать деталь без готовой 3D-модели

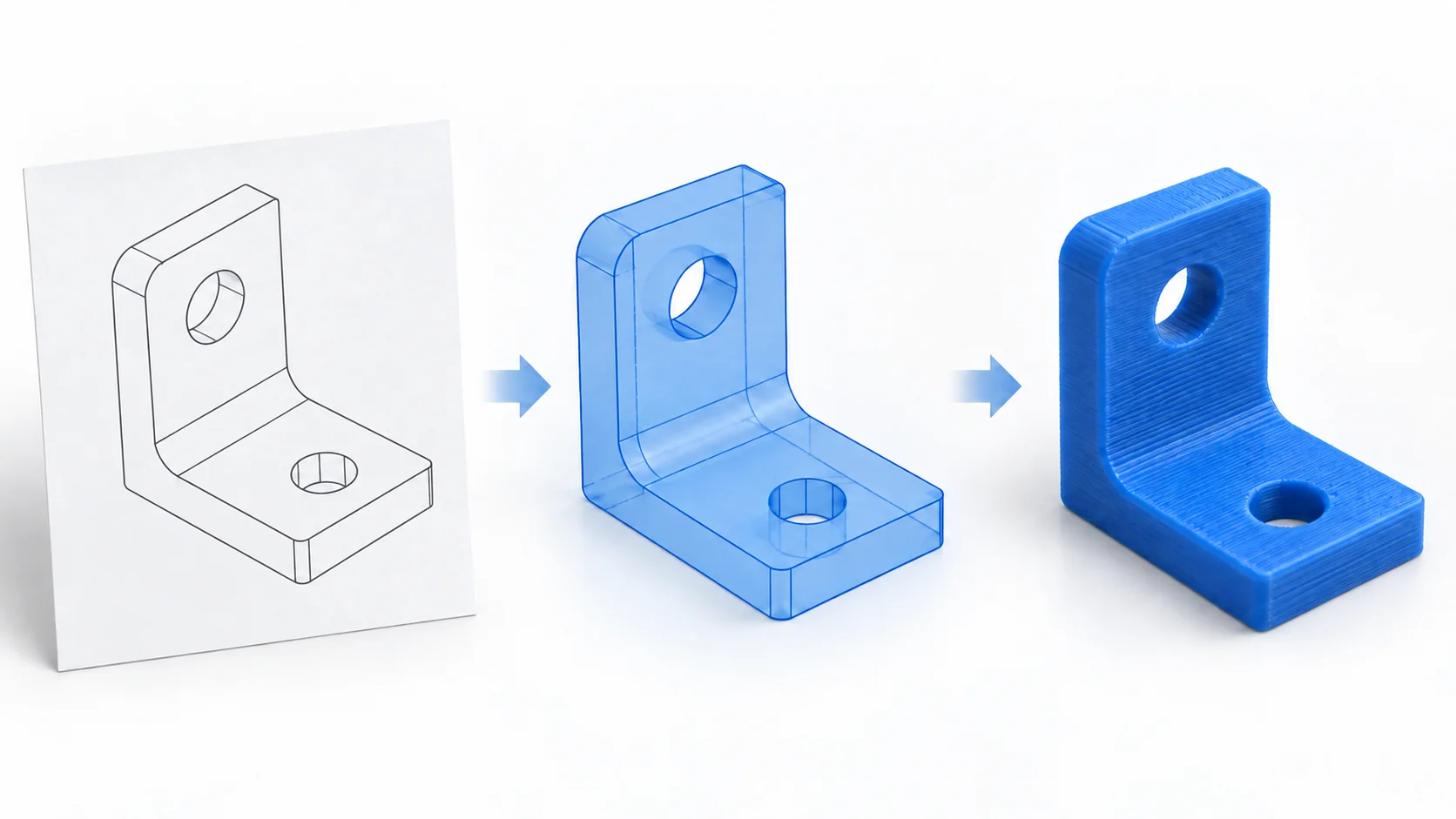

Есть чертёж в PDF, файл DWG или эскиз на бумаге, а готовой модели для принтера нет? Это не препятствие для заказа. 3D-печать по чертежу начинается с создания объёмной модели: специалист восстанавливает геометрию по вашим данным, уточняет недостающие размеры и подготавливает изделие к выбранной технологии. После согласования модели можно изготовить пробную деталь или перейти к печати.

Этот материал — для тех, кому нужен корпус, кронштейн, крышка, держатель или другая пластиковая деталь, но кто не работает в CAD-программах. Разберём, что прислать в студию, за что вы платите и какие вопросы важно решить до запуска.

Коротко: что нужно для заказа

Для предварительной оценки пришлите читаемый чертёж или эскиз, укажите назначение детали, количество и желаемую дату получения. Если изделие должно соединяться с другими частями, добавьте размеры креплений и посадок. Готовить STL самостоятельно не обязательно: 3D-модель можно заказать по вашим исходным данным.

Моделирование, подготовка к печати и изготовление — разные работы. Их состав, стоимость и результат согласуют до запуска. Одна и та же внешняя форма может потребовать разного материала и устройства стенок в зависимости от нагрузки и условий использования.

Содержание

• Можно ли напечатать деталь прямо из PDF или DWG?
• Какие исходные данные подходят
• Какие размеры нужно указать
• Как проходит 3D-печать по чертежу
• Пример: кронштейн по эскизу
• От чего зависят цена и срок
• Что проверить перед печатью
• Чек-лист и частые вопросы

Можно ли напечатать деталь прямо из PDF или DWG?

Плоский чертёж сам по себе не является готовой моделью для 3D-печати. Он показывает виды изделия и размеры, но для изготовления нужна объёмная геометрия. Затем программа подготовки печати — слайсер — рассчитывает слои, траектории и другие параметры производственного задания.

Если в PDF изображены три проекции корпуса, их нужно превратить в объём: построить стенки, отверстия, стойки и внутренние полости. Если в документе только один вид без толщины, часть данных ещё предстоит уточнить. Переименование файла из .pdf в .stl эту задачу не решает.

С DWG важно смотреть не только на расширение, но и на содержимое. В нём может находиться как плоский чертёж, так и объёмная геометрия. Возможность хранения 2D- и 3D-данных описана в официальном руководстве Autodesk по DWG.

Если полноценная 3D-модель уже построена, может быть достаточно проверить её и экспортировать в подходящий формат. Если есть только линии и размеры, требуется моделирование. Экспорт существующей модели и создание новой по чертежу — не одно и то же.

Для подготовки печати используются разные форматы. Например, PrusaSlicer поддерживает STL, STEP, 3MF, OBJ и AMF — это перечислено в документации разработчика. Вам не нужно выбирать программу: для оценки достаточно отправить имеющиеся исходники и объяснить задачу.

Какие исходные данные подходят

Начать можно не только с профессионального конструкторского комплекта. Главное — чтобы было понятно, какую форму нужно получить и какие размеры нельзя менять.

У качественного PDF есть преимущество перед фотографией: подписи легче прочитать, а линия не искажается из-за наклона камеры. Но даже хороший документ не заменяет отсутствующий размер. Измерять деталь по картинке на экране без известного масштаба ненадёжно.

Если чертежей нет, но сохранился предмет, маршрут будет другим: обмер или сканирование, восстановление геометрии и подготовка модели. Подробности есть в отдельной статье об изготовлении детали по образцу.

Какие размеры нужно указать

Для декоративной модели иногда достаточно согласовать внешний вид и габариты. Для рабочей детали этого мало: крепления должны совпасть, крышка — закрыться, а корпус — вместить нужные компоненты.

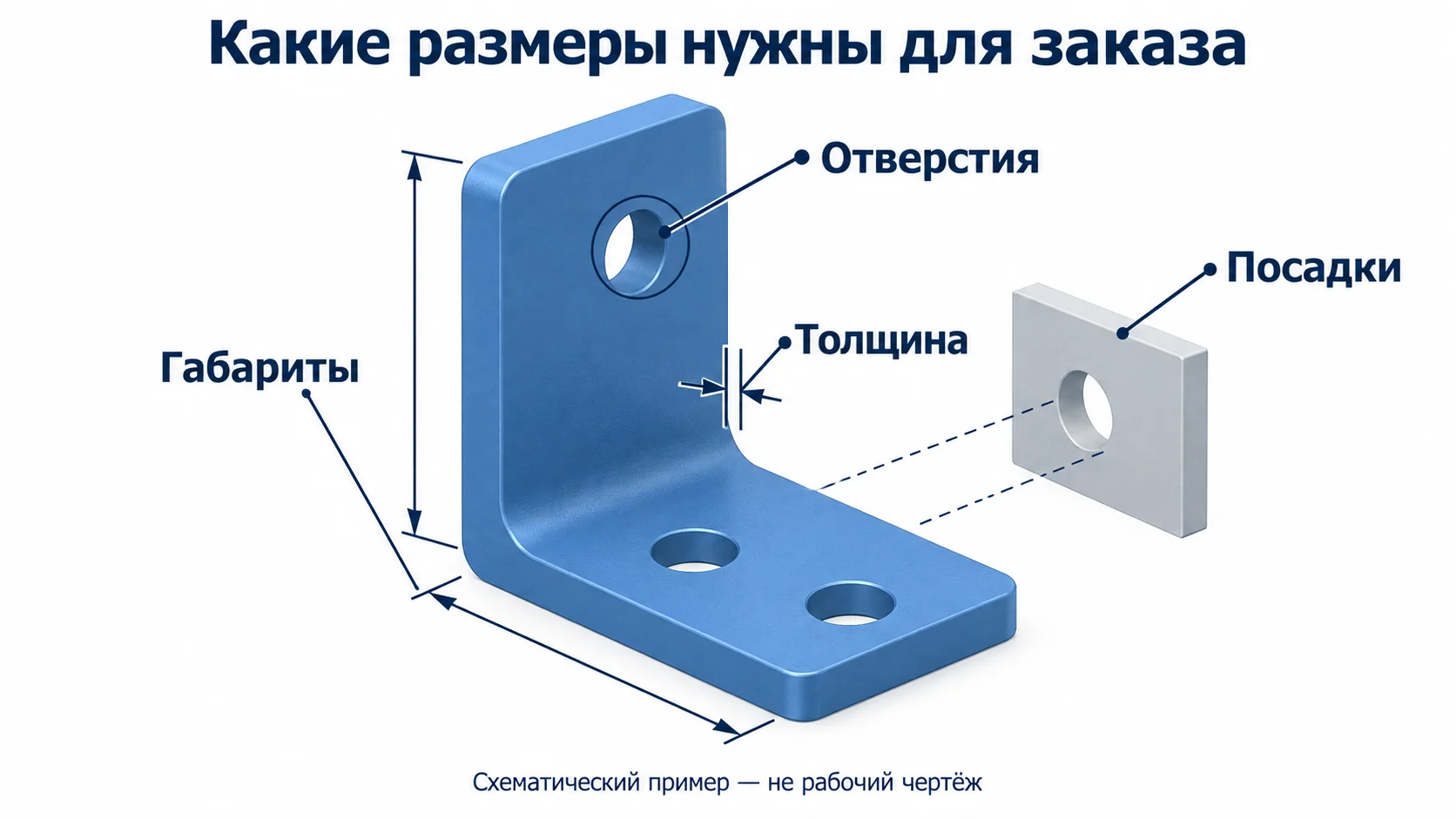

Учебная иллюстрация, созданная с помощью ИИ. Не рабочий чертёж и не инструкция по изготовлению конкретной детали.

Габариты и толщины

Укажите длину, ширину и высоту, а также единицы измерения. Для полого изделия нужны размеры внутреннего пространства и толщины стенок. Если важна только внешняя форма, а внутреннюю конструкцию можно изменить, сообщите об этом отдельно.

Не стоит назначать всем стенкам одну толщину только потому, что так проще нарисовать. Стенка корпуса, защёлка и крепёжная стойка выполняют разные задачи. Возможность изготовить их выбранной технологией проверяют по модели.

Отверстия и крепления

Нужны не только диаметры, но и расположение отверстий: расстояния между центрами и от выбранных базовых поверхностей. Для глухого отверстия укажите глубину. Для крепежа уточните, как он должен работать: проходить насквозь, вкручиваться в материал или взаимодействовать с гайкой либо вставкой.

Фраза «отверстие под винт» не описывает конструкцию полностью. Отверстие свободного прохода и место установки резьбовой вставки требуют разных решений.

Посадки и сопряжения

Расскажите, с чем соединяется деталь. Она должна свободно надеваться на вал, фиксироваться с натягом, скользить по направляющей или защёлкиваться? По возможности приложите чертёж ответной части либо её фактические размеры.

Требование «сделать точно» лучше заменить конкретным условием: какие поверхности и расстояния критичны, какое отклонение допустимо, как будет проверяться результат. Часть размеров может отвечать только за внешний вид, а часть — определять работоспособность узла.

Условия эксплуатации

Для выбора материала нужны сведения о нагрузке, нагреве, влаге, солнечном свете и контакте с другими веществами. Если деталь должна долго находиться под нагрузкой или регулярно сгибаться, это тоже важно.

Не нужно заранее знать название подходящего пластика. Полезнее сообщить, где и как будет работать изделие. Совместимость с конкретными условиями оценивают отдельно; само по себе слово «прочный» не гарантирует пригодность материала.

Как проходит 3D-печать по чертежу

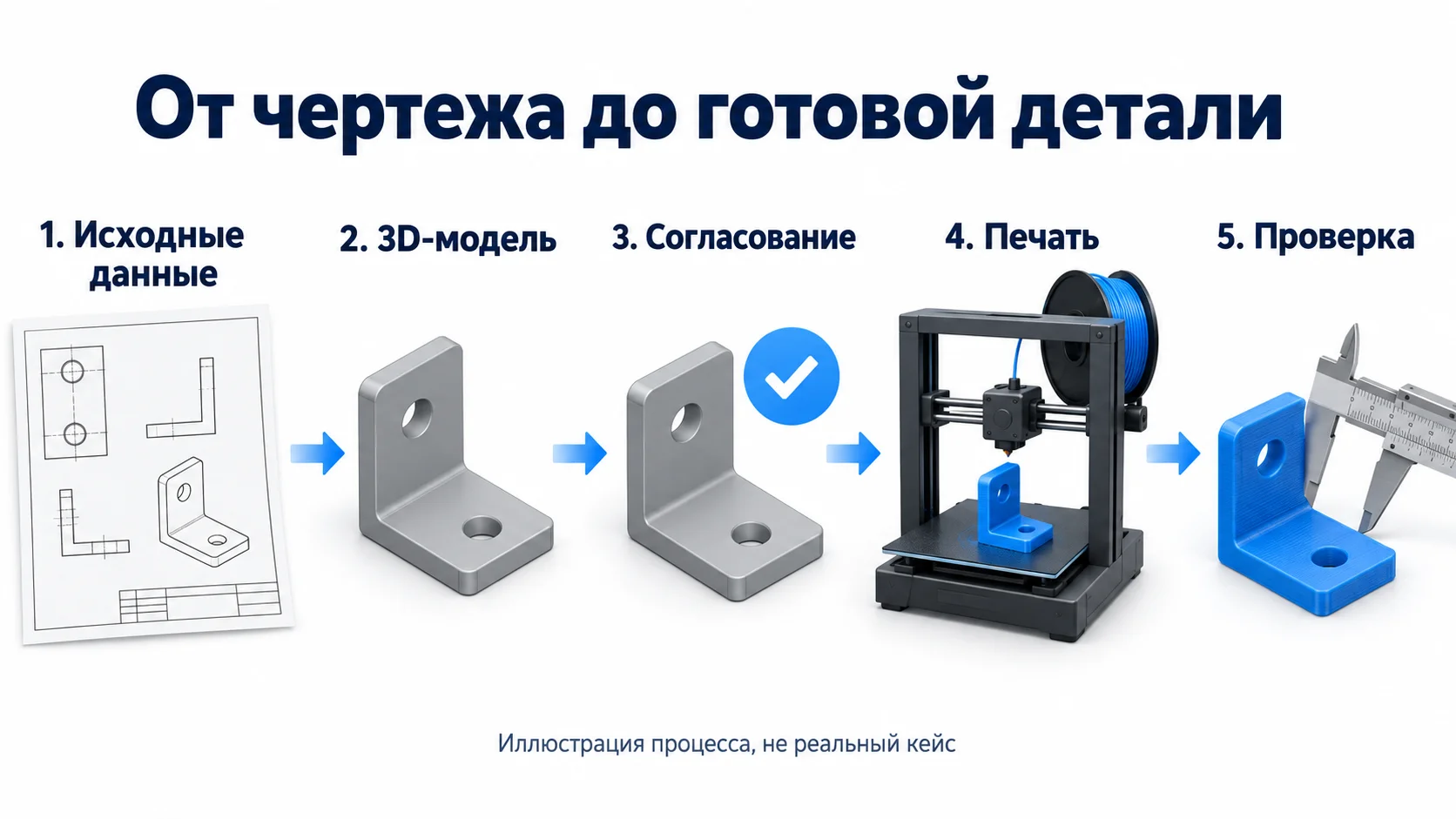

Схема процесса, созданная с помощью ИИ. Состав работ и проверок определяется конкретным заказом.

1. Оценка исходных данных

Специалист изучает чертёж, назначение изделия и требования. На этом этапе выясняется, хватает ли размеров, подходит ли 3D-печать и что будет результатом заказа: только файл, пробный образец или партия.

Если часть геометрии неизвестна, её нельзя молча «додумать» и считать измеренной. Возможные решения обсуждают: получить дополнительные замеры, исследовать образец или согласовать новый вариант конструкции.

2. Создание объёмной модели

По чертежу строится цифровая геометрия. Для технических деталей это может быть твердотельная CAD-модель с отверстиями, стенками и посадочными поверхностями. При необходимости конструкцию адаптируют к печати: изменения не должны затрагивать согласованные критичные размеры без вашего одобрения.

Если вам нужен не только напечатанный предмет, заранее определите состав передаваемых файлов. Обменный STEP, печатная сетка STL и исходный проект с деревом построения — разные результаты. Наличие STEP не означает автоматическую передачу истории всех операций моделирования.

3. Согласование

До печати проверяют форму, основные размеры, крепления и согласованные изменения. Для обсуждения удобно использовать изображения модели с обозначенными критичными участками.

Красивый рендер показывает внешний вид, но не доказывает правильность посадки. Поэтому там, где важна сборка, нужно подтвердить размеры и способ проверки, а не только сказать «выглядит нормально».

4. Подготовка и печать

Подбираются материал, технология, ориентация детали и необходимые поддержки. При подготовке учитывают не только внешний вид, но и поверхности сопряжения, направление нагрузки и возможность последующей обработки.

Наличие качественного чертежа не означает, что любой его элемент можно изготовить без изменений. Слишком тонкие участки или неудобная геометрия могут потребовать другого решения — его согласуют до производства.

5. Проверка результата

Изготовленную деталь проверяют по согласованным требованиям. Для простого держателя может быть достаточно осмотра и замеров. Для корпуса с крышкой или монтажного элемента полезна примерка с ответной частью.

Если после прототипа планируется партия, условия запуска серии стоит определить заранее. Пробная деталь позволяет проверить посадки и конструкцию до повторного изготовления, но необходимость и стоимость такого этапа согласуются отдельно.

Пример: кронштейн по эскизу

Рассмотрим условный учебный пример, а не выполненный заказ «Моделики». Нужно изготовить небольшой Г-образный кронштейн. В эскизе указаны длина основания 80 мм, ширина 40 мм, высота 30 мм и толщина стенок 3 мм. В основании — два отверстия диаметром 5 мм с расстоянием между центрами 60 мм.

Данных уже больше, чем в просьбе «сделать примерно такой уголок», но для окончательной модели их может быть недостаточно. Нужно уточнить расположение отверстий по ширине, форму перехода между стенками, наличие дополнительных элементов и назначение кронштейна.

Для ненагруженного макета и для крепления, которое постоянно удерживает устройство, требования будут разными. Поэтому следующий вопрос — не «какой цвет?», а «что деталь должна удерживать, где она крепится и какие условия работы ожидаются?».

После согласования строится модель. Если крепление должно совпасть с существующим узлом, проверяются ответные размеры; при необходимости изготавливается пробный экземпляр. Только затем принимается решение о повторном заказе.

Размеры в примере показывают состав исходных данных. Они не являются рекомендацией по прочности или готовым проектом крепления.

От чего зависят цена и срок

Если готовой модели нет, стоимость заказа удобно рассматривать по отдельным составляющим:

создание модели + подготовка и печать + согласованная постобработка и проверки + доставка.

На трудоёмкость моделирования влияют полнота чертежа, сложность формы и требования к результату. Простой корпус с понятными размерами и узел со сложными поверхностями не требуют одинакового объёма работы. Восстановление недостающих данных тоже может быть отдельной задачей.

На стоимость изготовления влияют материал, размер, геометрия, количество изделий и необходимые операции после печати. Одного веса пластика недостаточно для оценки всего заказа: в расчёте есть также работа оборудования и подготовка.

Срок складывается из уточнения данных, создания модели, согласования и производства. Если чертёж неполный или требуется примерка прототипа, этот этап нельзя надёжно оценить только по габаритам изделия.

Для предварительного расчёта укажите желаемую дату получения и количество. Если дата связана с монтажом, выставкой или запуском производства, сообщите об этом сразу. Возможность выполнить заказ к этому сроку подтверждается после оценки исходников.

Что проверить перед печатью

Высота слоя — не точность размеров

Высота слоя описывает один из параметров печати, но не гарантирует такое же отклонение всех размеров готовой детали. Результат зависит от технологии, материала, геометрии и других условий. Различие между точностью, повторяемостью и допусками подробно объясняет Formlabs в руководстве по точности 3D-печати.

Если посадочный размер критичен, согласуйте допустимое отклонение и способ измерения. Нельзя заменять это требование фразой «напечатать маленьким слоем».

Не все размеры чертежа одинаково важны

Отметьте те участки, от которых зависит сборка. Так проще обсуждать возможные изменения: например, внешний радиус иногда можно поменять, а расстояние между монтажными отверстиями — нельзя.

Если нужны протокол измерений, дополнительные испытания или специальный контроль, их следует включить в состав заказа заранее. Не стоит считать, что они автоматически входят в любую печать.

Материал и постобработка должны соответствовать задаче

Пластиковая деталь не становится эквивалентом металлической только потому, что повторяет её форму. Возможность замены зависит от назначения и условий работы. Для ответственных узлов требуется отдельная инженерная оценка, а не выбор по внешнему сходству.

Обработка поверхностей тоже может влиять на размеры. Если изделие будут шлифовать, красить, собирать или дорабатывать отверстия, это нужно учитывать до изготовления.

Чек-лист: что отправить на расчёт

Перед обращением подготовьте:

• Чертёж или эскиз с читаемыми размерами и единицами измерения.
• Описание назначения детали и условий эксплуатации.
• Количество изделий и желаемую дату получения.
• Размеры ответных частей, если нужна сборка или посадка.
• Перечень размеров, которые нельзя менять, и допуски, если они заданы.
• Требования к цвету, поверхности и дополнительной обработке.
• Сведения о нужном результате: файл модели, образец или партия.

Можно написать коротко: «Нужна крышка для корпуса, чертёж в PDF приложен. Внутри помещения, рядом с источником нагрева. Крепление на винтах, размеры ответного корпуса известны. Сначала нужен образец для примерки, затем партия. Прошу отдельно оценить моделирование и изготовление».

Если каких-то данных нет, так и напишите. Это лучше, чем указывать приблизительные значения как точные. Более общий разбор требований есть в статье о техническом задании для 3D-печати.

Частые вопросы

Можно заказать 3D-печать только по PDF?

Да, PDF может быть исходным документом для заказа. Важно, чтобы чертёж был читаемым и содержал достаточно данных для восстановления объёма. Если размеры или виды отсутствуют, их потребуется уточнить. Сам плоский чертёж не заменяет 3D-модель: её создают перед подготовкой производственного задания.

Подойдёт эскиз от руки?

Для предварительной оценки — да. Покажите форму с нескольких сторон и подпишите известные размеры. Для отверстий нужны диаметр и расположение, для полостей — глубина и толщины стенок. По эскизу без размеров можно обсудить идею, но нельзя гарантировать совпадение с существующим узлом.

Нужно самостоятельно переводить DWG в STL?

Нет, если вы не уверены в содержимом файла, отправьте DWG вместе с PDF для просмотра. Если внутри есть полноценная объёмная геометрия, может потребоваться проверка и экспорт. Если это плоский чертёж, сначала нужна 3D-модель. Не каждый перевод между расширениями создаёт пригодную к печати деталь.

Можно ли получить STEP вместе с деталью?

Состав передаваемых файлов согласуют до начала работы. Для технического изделия можно обсудить передачу обменной CAD-модели в STEP и сетки для печати. Если нужен исходный проект в конкретной программе с деревом построения, укажите это отдельно: такой результат не тождественен файлу STEP.

Можно заказать одну деталь, а не партию?

Да, «Моделика» принимает заказы на единичные изделия. Если модель разрабатывается с нуля, стоимость её создания входит в расчёт отдельно от изготовления. Для будущей партии можно сначала согласовать пробный экземпляр, проверить сборку и только после этого подтвердить повторное производство.

Что делать, если чертёж неполный?

Отправьте имеющиеся материалы и отметьте, какие данные отсутствуют. Иногда достаточно нескольких замеров или фото ответной части. В других случаях нужен физический образец либо разработка новой конструкции. Неизвестную геометрию нельзя считать точно восстановленной без дополнительных данных: предположения и изменения должны быть согласованы.

Заказать 3D-печать по чертежу в Москве

В студии «Моделика» можно заказать создание 3D-модели по чертежу или эскизу и последующую 3D-печать детали. Для начала отправьте исходники и коротко опишите задачу: что нужно изготовить, сколько экземпляров требуется и где изделие будет работать.

Укажите, нужен ли вам только готовый предмет или также файл модели. Если важны посадки и сборка, приложите размеры ответной части. Состав работ, материал, стоимость и срок согласовываются по вашим данным.

Телефон: +7 999 916-08-88. Почта для исходных данных: info@modelica3d.ru. Адрес: Москва, Шмитовский проезд, д. 34, стр. 10.

Курьерская доставка по Москве — 1 000 ₽. По России отправляем через СДЭК или «Деловые Линии», по тарифам транспортной компании. Контакты и схема проезда — на странице контактов.

Не обязательно сначала покупать программу или учиться моделированию. Начните с чертежа и описания задачи: по ним можно определить, каких данных не хватает и каким способом получить нужную деталь.
