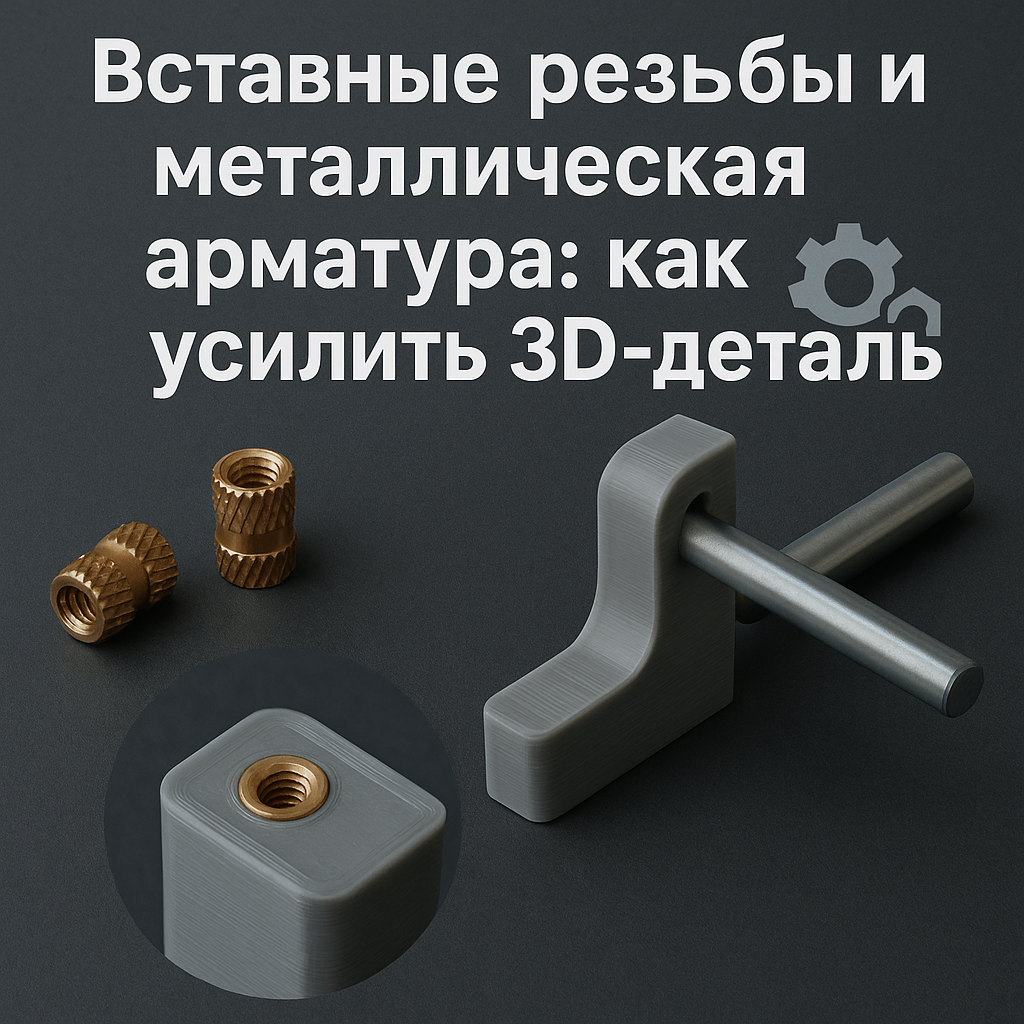

Вставные резьбы и металлическая арматура: как усилить 3D-деталь

3D-печатные детали отлично подходят для прототипирования и реального использования, но у FDM есть ограничение — анизотропная прочность. Это значит, что деталь слабее по направлению слоёв.

Чтобы конструкция выдерживала нагрузки, применяют вставные резьбы, металлические стержни, шпильки, арматуру и закладные элементы. Всё это превращает пластиковую модель в полноценное инженерное изделие.

Разбираем, какие виды усиления существуют, как их применять и когда это действительно нужно.

1. Вставные резьбы: когда нужна прочная резьба

Резьбовые вставки — лучший способ сделать устойчивое к износу соединение, которое выдержит многократное закручивание и нагрузки.

Виды вставных резьб

1) Heat-set inserts (нагревные вставки)

Подходят для PLA, PETG, ABS.

Устанавливаются обычным паяльником.

Плюсы:

• Очень прочная фиксация
• Резьба держит десятки и сотни циклов
• Не разбивает пластик

Минусы:

• Требуется аккуратность и правильная температура

2) Пресс-вставки (холодная установка)

Забиваются или запрессовываются молотком/струбциной.

Плюсы: простота, скорость.

Минусы: есть риск трещин у PLA.

3) Винтовые вставки

Самонарезная латунная резьба.

Плюсы: удобная установка.

Минусы: слабее heat-set, подходит не для всех материалов.

Где использовать резьбовые вставки?

✔️ Корпуса электроники

✔️ Ремонтные детали

✔️ Соединения на винтах M3–M6

✔️ Разборные конструкции

✔️ Печатные изделия под регулярные нагрузки

2. Металлическая арматура: скрытая сила внутри детали

Металлические элементы превращают FDM-деталь в усиленную конструкцию, сопоставимую с литой.

Варианты армирования:

1) Стальные или латунные стержни

Вставляются в каналы, заранее спроектированные в модели.

Используются:

• в длинных рычагах
• ручках
• каркасных деталях
• захватах, кронштейнах

2) Резьбовые шпильки М3–М8

Отлично подходят для:

• осей
• точек крепления
• шарнирных соединений

3) Полые трубки из алюминия или карбона

Идеальны для лёгких, но прочных конструкций:

• дроны
• моделирование
• спортивный инвентарь

3. Как усилить деталь при проектировании?

Усиление наиболее эффективно, когда о нём думают на этапе модели.

Рекомендации:

• Делайте каналы под стержни заранее
• Предусматривайте карманы под вставки
• Добавляйте ребра жёсткости
• Ставьте толщину стенок от 2–3 мм
• Располагайте нагрузку вдоль слоёв, не поперёк

Большинство проблем новичков — от неправильного расположения вставок или слишком тонких стенок.

4. Сравнение усилений — что подходит вам?

5. Типичные ошибки при усилении

❌ Вставка слишком близко к краю — пластик трескается

❌ Heat-set вставка перегрета — проваливается

❌ Шпилька ставится в «нулевой зазор» — ломает стенку

❌ Канал под стержень слишком широкий — люфт

❌ Толщина стенок <2 мм при армировании

6. Как выбрать метод усиления?

Нужно многократное закручивание Heat-set вставки

Деталь длинная и гибкая металлические стержни

Точка вращения/ось шпилька М3–М5

Лёгкий, но прочный каркас карбоновые трубки

Разборная конструкция комбинация вставок + стержней

FAQ

Можно ли ставить вставки в PLA?

Да — heat-set отлично держатся в PLA при правильной температуре.

Какой пластик лучше для арматуры?

PETG и ABS выдерживают нагрузку лучше, чем PLA.

Можно ли усиливать SLA-детали?

Да, но смолы более хрупкие — рекомендуем металлические стержни + эпоксидный клей.

Что делать, если модель уже напечатана, а усиление не предусмотрено?

Можно просверлить отверстия и вставить стержни или шпильки, но это менее надёжно, чем проектирование с нуля.
