Точность посадок в 3D-печати: допуски, усадка, калибровочные образцы

Привет 👋

Готово. Ниже — техническая, инфо-ориентированная и SEO-оптимизированная статья для сайта студии 3D-печати на тему точности посадок. Подойдёт и для инженеров, и для продвинутых заказчиков.

Одна из самых частых проблем в 3D-печати — детали не собираются так, как задумано:

отверстия слишком узкие, валы не входят, защёлки либо болтаются, либо не работают.

Причина почти всегда одна — неучтённые допуски, усадка материала и отсутствие калибровки.

В этой статье разберём:

• какую точность реально даёт FDM/FFF-печать
• как учитывать усадку материалов
• какие допуски закладывать
• зачем нужны калибровочные образцы

1. Что такое точность посадки простыми словами

Посадка — это то, как две детали входят друг в друга:

• вал и отверстие
• шип и паз
• защёлка и ответная часть
• корпус и крышка

В классическом машиностроении используются стандарты (H7, h6 и т.д.), но в 3D-печати всё сложнее из-за послойного производства.

2. Реальная точность FDM-печати

Даже хорошо откалиброванный принтер имеет ограничения.

Типичные значения:

• по XY: ±0,2–0,3 мм
• по Z: ±0,1–0,2 мм
• отверстия: всегда получаются меньше номинала
• наружные размеры: часто чуть больше

👉 Поэтому модель “в размер” ≠ готовая деталь “в размер”.

3. Усадка пластика и её влияние

Усадка возникает при охлаждении материала после экструзии.

Примерная усадка:

• PLA: минимальная
• PETG: низкая
• ABS / ASA: заметная
• Нейлон, PC: высокая

Усадка зависит от:

• материала
• температуры
• ориентации слоёв
• геометрии детали

Важно: усадка не всегда равномерна по всем осям.

4. Рекомендованные допуски

Для подвижных соединений:

• 0,3–0,5 мм — надёжная сборка
• 0,2 мм — возможна подгонка

Для плотной посадки:

• 0,1–0,2 мм
• иногда требуется запрессовка

Для винтов и болтов:

• отверстие под М3 → 3,2–3,4 мм
• под М4 → 4,2–4,4 мм

👉 Эти значения ориентировочные и зависят от принтера и материала.

5. Почему нельзя полагаться на “один идеальный допуск”

Даже на одном принтере:

• разные материалы ведут себя по-разному
• разные цвета могут печататься по-разному
• изменение температуры меняет результат

Поэтому профессиональный подход — подбор допусков под конкретные условия.

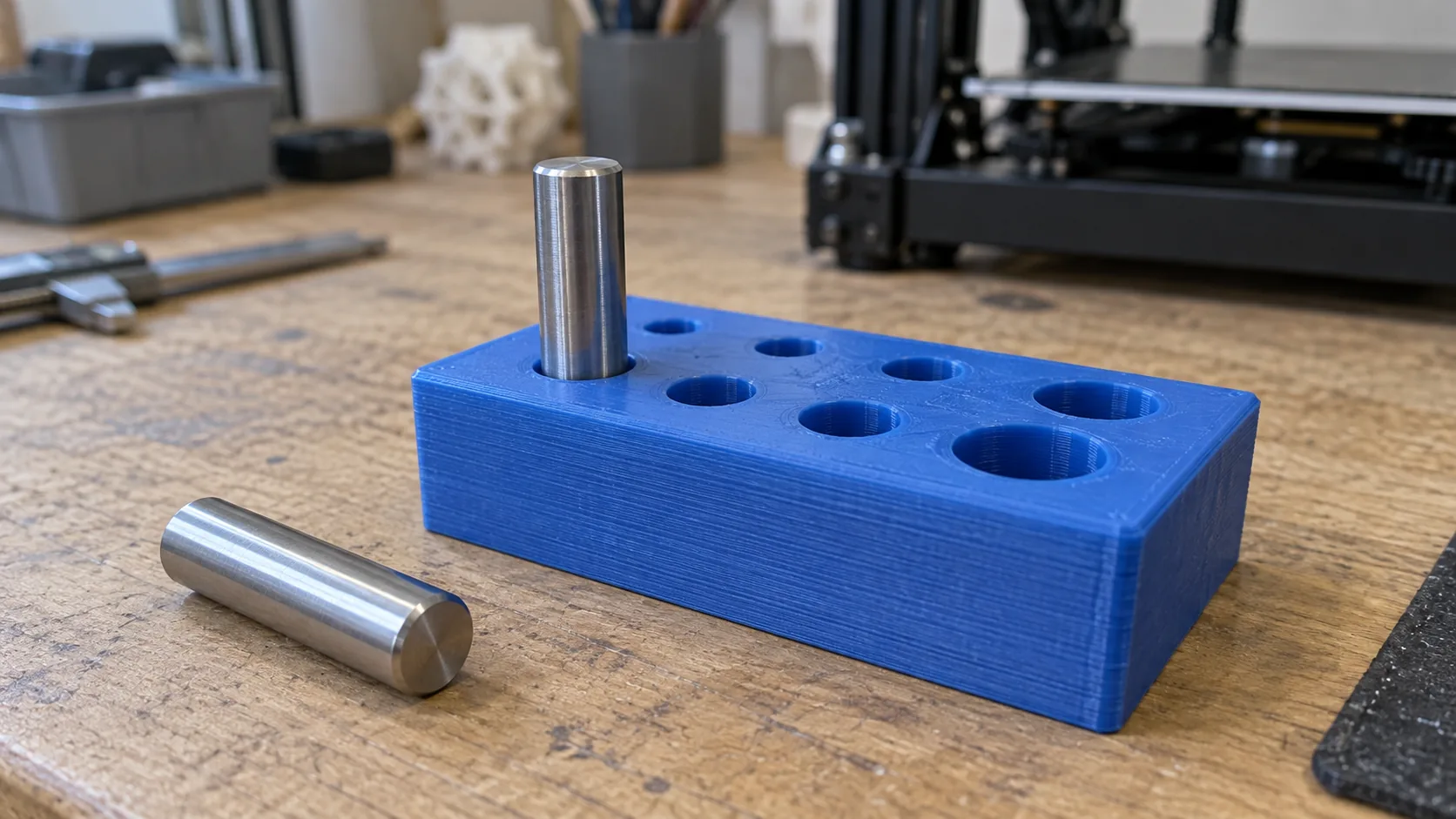

6. Калибровочные образцы: зачем они нужны

Калибровочный образец — это тестовая деталь, которая печатается перед основной партией.

Он позволяет:

• проверить реальные размеры
• подобрать оптимальный зазор
• оценить усадку
• избежать брака всей серии

Типовые образцы:

• гребёнка отверстий (например, 10–10,6 мм)
• валы с шагом 0,1 мм
• тестовые защёлки
• посадочные кубы

👉 Один тест = экономия времени и денег.

7. Как мы обеспечиваем точность в Modelica3D

В работе с посадками мы:

✔️ учитываем материал

✔️ закладываем технологические допуски

✔️ печатаем тестовые образцы

✔️ корректируем модель при необходимости

✔️ проверяем сборку до тиража

Это особенно важно для:

• корпусов
• механических узлов
• серийного производства
• изделий без последующей обработки

8. Типичные ошибки

• проектирование “в ноль”
• игнорирование усадки
• отсутствие тестовой печати
• ожидание точности ЧПУ
• одинаковые допуски для всех материалов

Заключение

Точность посадок в 3D-печати — это не случайность, а результат:

• правильных допусков
• понимания усадки
• тестовых образцов
• инженерного подхода

Именно это отличает профессиональную печать от случайного результата.

Точная 3D-печать и подгонка посадок — Modelica3D

Мы помогаем получать детали, которые собираются с первого раза.

📞 +7 (999) 916-08-88

✉️ info@modelica3d.ru
