Несмотря на стремительное развитие FDM/FFF технологий, у них есть физические ограничения: толщина слоя, шаг экструдера, усадка материала, перегрев, неоднородность охлаждения. Всё это влияет на размерную точность и допуски.

Если заранее знать реальные возможности технологии, можно проектировать детали так, чтобы они всегда собирались, работали и не требовали доработки напильником.

В этой статье мы подробно разберём, какую точность можно получить, от чего она зависит и какие зазоры закладывать.

1. Базовая точность FDM/FFF: что говорят производители

Большинство современных принтеров заявляют:

  • Точность по XY: ±0,1 мм
  • Точность по Z: ±0,05 мм (зависит от толщины слоя)
  • Минимальный шаг движения: 0,01–0,02 мм

Но это идеальные условия.

На практике точность ниже из-за физических факторов: трения, качества стола, калибровки, материала.

2. Реальная точность FDM/FFF печати

По данным тестов Modelica3D и мировых лабораторий:

ПараметрРеальное значение

Отклонение по XY

±0,1–0,25 мм

Отклонение по Z

±0,05–0,15 мм

Толщина стенок

точность ±10%

Диаметр отверстий

обычно меньше на 0,1–0,3 мм

Внешние размеры корпусов

часто больше на 0,05–0,2 мм

Повторяемость

хорошая при стабильных настройках

Это означает:

👉 для инженерных задач FDM-печать подходит, но требует грамотных допусков в модели.

3. От чего зависит точность?

1. Качество принтера

  • жёсткость рамы
  • точность направляющих
  • ремни без люфтов
  • качественный хотэнд

2. Материал

У разных пластиков своя усадка:

  • PLA — минимальная усадка
  • PETG — средняя, может давать «раздувание» по углам
  • ABS — сильная усадка, деформация до 1–2%

3. Калибровка

  • уровень стола
  • шаги по осям
  • поток экструдера (Flow)
  • ретракты
  • температура

4. Толщина слоя

Чем слой тоньше — тем выше точность, но не всегда лучше механика.

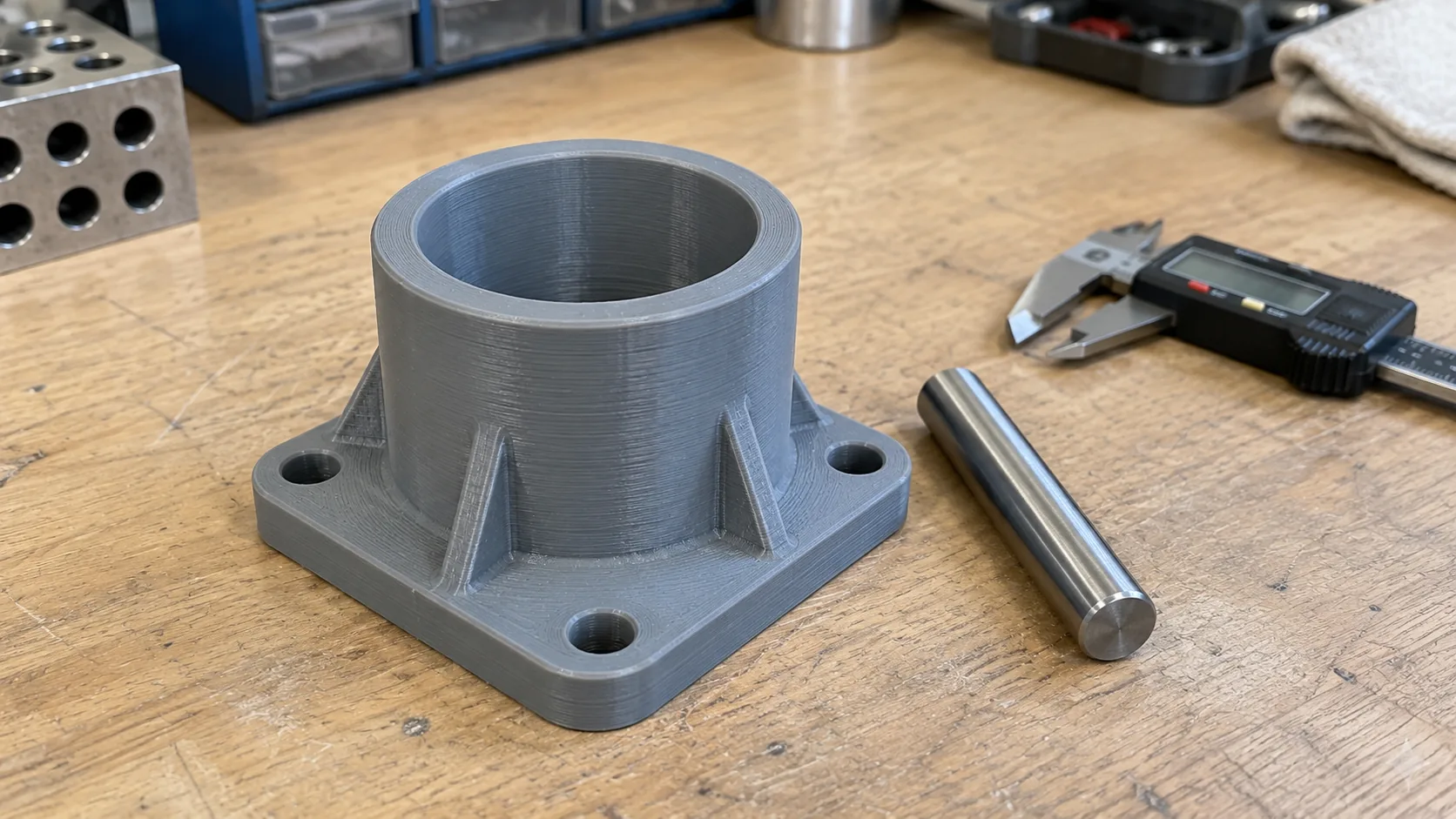

4. Отверстия, пазы, защёлки: как проектировать правильно

Важное правило

Внутренние размеры (отверстия) всегда получаются меньше.

Внешние — больше.

Поэтому:

Отверстия под винты

Добавляем +0,2–0,4 мм к диаметру.

Например, под М3 делаем 3,2–3,4 мм.

Посадочные места под подшипники

  • Плотная посадка: +0,05–0,1 мм
  • Лёгкая посадка: +0,2–0,3 мм

Шлицевые соединения

Зазор между деталями: 0,15–0,3 мм

Корпуса с крышкой

Зазор: 0,3–0,5 мм

5. Какие допуски закладывать?

В зависимости от задачи:

6. Можно ли получить идеальную точность?

Да, но только при соблюдении условий:

  • точная калибровка экструдера
  • качественный PLA
  • спокойная температура в помещении
  • медленная скорость печати
  • пост-обработка (сверление, шлифовка, зенковка)

Для инженерных задач иногда:

👉 печатают с небольшим «запасом», а отверстия доводят вручную.

7. Когда FDM уже недостаточно?

Если необходимы:

  • точность ±0,05 мм
  • идеальные цилиндры
  • идеально гладкие поверхности
  • малые детали до 10 мм

Лучше выбрать SLA или SLS.

Эти технологии дают значительно меньшие отклонения.

Заключение

FDM/FFF печать обеспечивает стабильную точность ±0,1–0,25 мм, если соблюдены настройки и материал подобран правильно.

Этого достаточно для большинства инженерных, бытовых и функциональных задач.

А грамотное проектирование с закладкой правильных допусков полностью устраняет проблемы с несовместимостью деталей.
