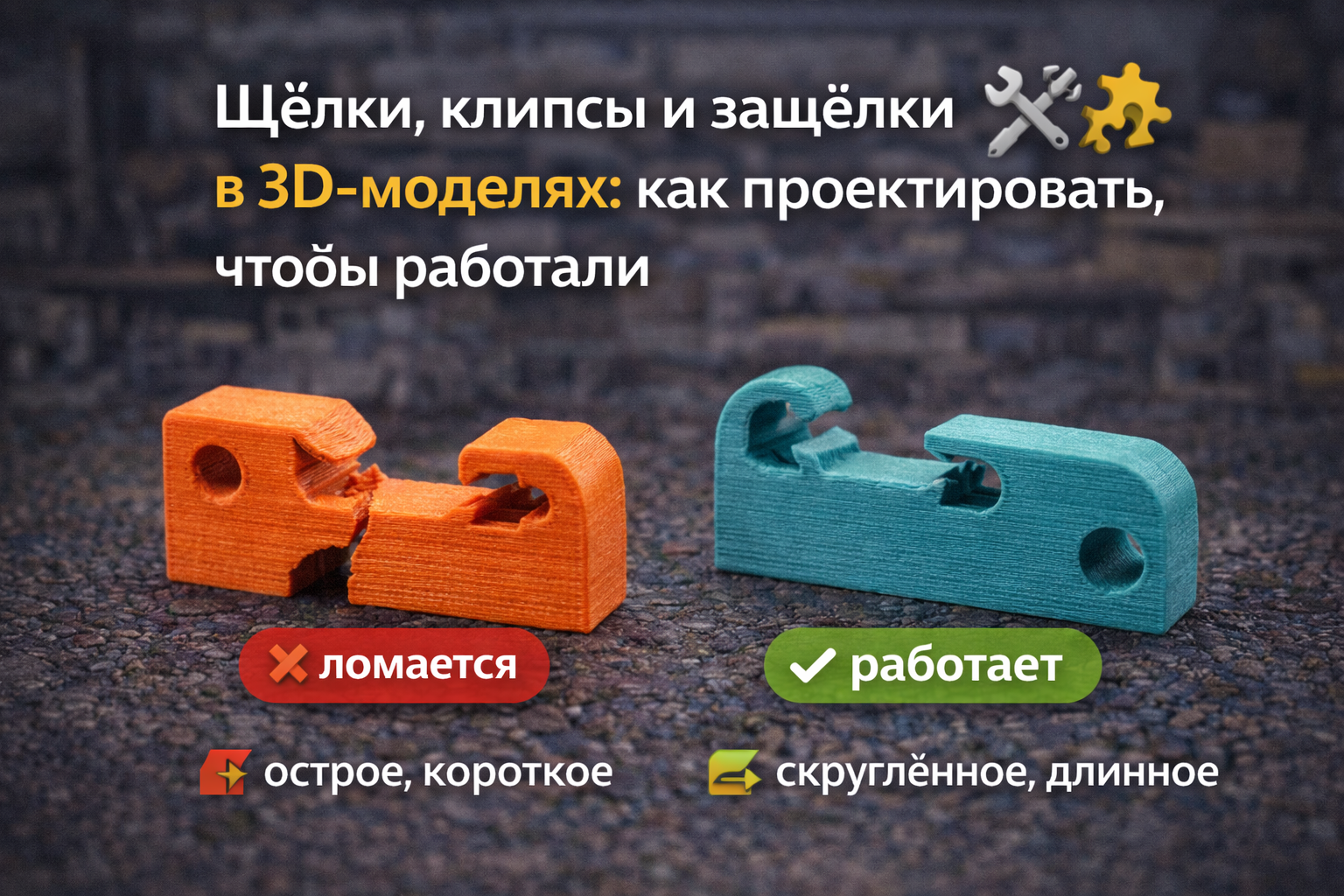

Щёлки, клипсы и защёлки в 3D-моделях: как проектировать, чтобы работали

Защёлки и клипсы — одни из самых удобных способов крепления в 3D-печатных изделиях.

Они позволяют:

• собирать детали без винтов
• ускорять монтаж
• делать корпуса разборными
• снижать себестоимость

Но именно защёлки чаще всего:

• ломаются при первом использовании
• не защёлкиваются
• быстро теряют упругость

Причина — неучтённые ограничения 3D-печати. Разберём, как проектировать защёлки так, чтобы они работали долго и надёжно.

1. Что такое защёлка (snap-fit) простыми словами

Защёлка — это упругий элемент, который:

1. деформируется при сборке
2. проходит препятствие
3. возвращается в исходную форму

Ключевое слово — упругость, а не прочность.

2. Основные типы защёлок в 3D-моделях

Консольная защёлка (Cantilever snap)

Самый популярный вариант.

Плюсы:

• простая геометрия
• легко печатается
• надёжная при правильном расчёте

Минусы:

• чувствительна к направлению слоёв

Кольцевая защёлка

Используется в:

• крышках
• цилиндрических корпусах

Плюсы: равномерная нагрузка

Минусы: сложнее в печати и расчёте

Защёлка с гибкой петлёй

Подходит для:

• частых циклов
• мягких материалов

3. Главная ошибка: слишком жёсткая защёлка

Часто думают:

«Сделаем потолще — будет надёжнее»

На практике:

• защёлка не гнётся
• ломается по слоям
• работает 1–2 раза

👉 Защёлка должна гнуться, а не сопротивляться.

4. Геометрия, которая работает

Рекомендации:

• длинная и тонкая консоль лучше короткой и толстой
• скругления у основания — обязательны
• избегать острых углов
• рабочий ход защёлки — минимальный

Правило:

Чем длиннее рабочая часть — тем ниже напряжение.

5. Углы и заходы

Заходная фаска:

• 30–45° — оптимально
• снижает усилие сборки

Фиксирующая грань:

• почти вертикальная
• не должна резать защёлку

6. Направление слоёв — критично

Анизотропия сильно влияет на защёлки.

Плохо:

• изгиб перпендикулярно слоям
• отрыв по Z

Хорошо:

• изгиб вдоль слоёв
• защёлка печатается «плашмя»

👉 Ориентация часто важнее материала.

7. Материал для защёлок

Лучшие варианты:

• PETG — упругий, не хрупкий
• ABS / ASA — хороший баланс
• Нейлон (PA) — топ для циклов

Худшие варианты:

• PLA — хрупкий, быстро ломается

8. Допуски и зазоры

Рекомендуемые значения:

• зазор 0,3–0,5 мм
• посадка не «в ноль»
• учитывать усадку

Лучше:

• слегка свободная защёлка
• чем слишком тугая

9. Сколько циклов выдержит защёлка?

Зависит от:

• материала
• геометрии
• ориентации слоёв

Примерно:

• PLA — 1–5 циклов
• PETG — 10–50
• Nylon — 100+

10. Типичные ошибки

• острые углы
• короткая защёлка
• слишком толстая консоль
• неправильная ориентация
• отсутствие тестовой печати

Заключение

Рабочая защёлка — это:

✔️ правильная геометрия

✔️ гибкость, а не жёсткость

✔️ учёт направления слоёв

✔️ подходящий материал

Защёлки — отличный инструмент, если проектировать их под технологию 3D-печати, а не «как в литье».
