Резка модели на части: где делить, чтобы сохранить прочность и геометрию

Резка 3D-модели на части — одна из самых частых задач в практической 3D-печати.

Крупные корпуса, длинные элементы, сложная геометрия или требования к качеству поверхности — всё это приводит к необходимости печатать изделие не целиком, а сборным.

Однако неправильно выбранная линия разреза может:

• резко снизить прочность
• привести к перекосу геометрии
• усложнить сборку
• сделать деталь непригодной для нагрузки

В этой статье разберём, где и как делить 3D-модель, чтобы после сборки она оставалась прочной, точной и функциональной.

1. Когда резка модели — правильное решение

Резка оправдана, если:

• модель не помещается в рабочую область принтера
• требуется оптимальная ориентация слоёв
• есть сложные нависания и поддержки
• важно качество поверхности
• нужно снизить риск брака на долгой печати

Важно понимать:

👉 грамотно разрезанная модель часто лучше цельной, а не хуже.

2. Главное правило: сначала нагрузка, потом геометрия

Перед тем как резать модель, нужно определить:

• где проходит основная нагрузка
• какие зоны работают на изгиб, срез, растяжение
• где возможны концентрации напряжений

Плохие места для разреза:

• зоны изгиба
• тонкие перемычки
• места крепления
• защёлки и клипсы
• участки с динамической нагрузкой

Хорошие места:

• массивные зоны
• участки с минимальной нагрузкой
• плоские поверхности
• симметричные области
• места, где можно добавить механическое соединение

3. Анизотропия: почему направление разреза критично

3D-печатные детали слабее между слоями, чем вдоль них.

Если линия разреза:

• совпадает с направлением расслоения → риск разрушения
• попадает в зону растяжения по Z → деталь «расползётся»

Рекомендации:

• избегать разрезов по линии максимальной нагрузки
• по возможности располагать соединение так, чтобы нагрузка шла вдоль слоёв
• усиливать зоны стыка

4. Где лучше делать разрез: практические варианты

Плоский разрез

Самый простой и универсальный вариант.

Плюсы:

• лёгкая сборка
• хорошая геометрия
• подходит под склейку

Минусы:

• вся прочность зависит от клея

Разрез по симметрии

Отличный вариант для корпусов и кожухов.

Плюсы:

• простая соосность
• равномерное распределение нагрузки

Ступенчатый или замковый разрез

Используется для повышения прочности.

Плюсы:

• увеличенная площадь контакта
• лучшее позиционирование

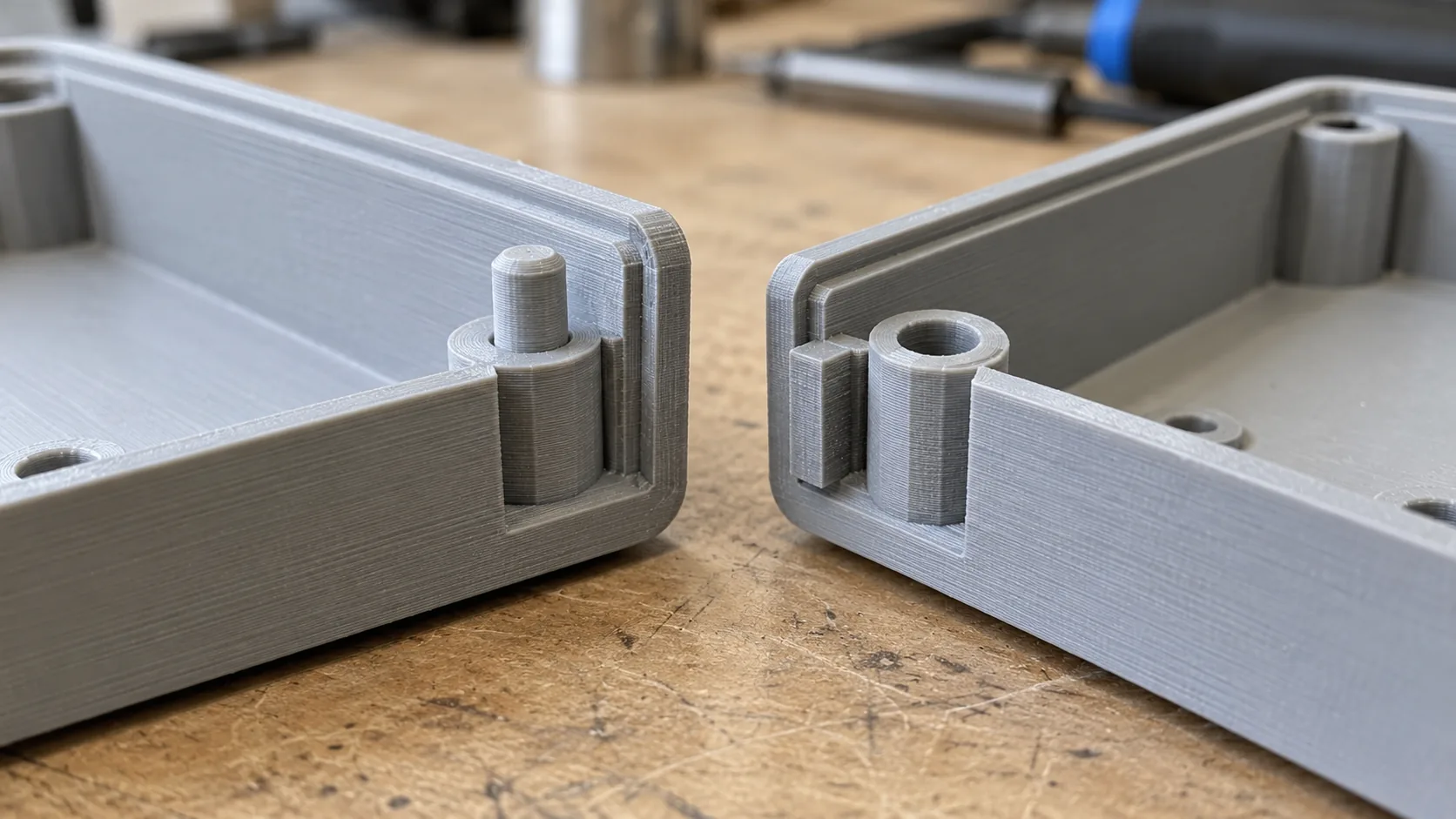

5. Соединения, которые сохраняют прочность

Лучше не ограничиваться простой склейкой.

Используются:

• шип-паз
• шпонки
• направляющие
• цилиндрические вставки
• резьбовые втулки

Это позволяет:

• сохранить геометрию
• снять часть нагрузки с клея
• упростить сборку

6. Допуски при резке модели

Без допусков сборка часто невозможна.

Рекомендации:

• PLA / PETG: 0,2–0,3 мм
• ABS / ASA / Nylon: 0,3–0,5 мм
• плотная склейка → минимальный зазор
• разборное соединение → увеличенный зазор

👉 Деталь «в ноль» почти никогда не собирается.

7. Клей — часть конструкции, а не мелочь

Выбор клея напрямую влияет на итоговую прочность.

• Эпоксидный клей — максимальная прочность
• Цианоакрилат — быстро, но хрупко
• Химическая сварка (ABS/ASA) — почти монолит
• Полиуретановые клеи — эластичность

Чем больше площадь контакта — тем надёжнее соединение.

8. Когда резка — плохое решение

Иногда лучше переработать модель, а не резать её.

Это нужно, если:

• стык попадает в силовую зону
• невозможно обеспечить соосность
• изделие работает под вибрацией
• внешний вид критичен
• нет возможности усилить соединение

9. Типичные ошибки при резке моделей

• разрез «где удобно», а не «где правильно»
• игнорирование анизотропии
• отсутствие механических соединений
• нулевые допуски
• ставка только на клей

10. Как мы подходим к резке моделей в Modelica3D

В студии Modelica3D мы:

✔️ анализируем нагрузки

✔️ выбираем зоны разреза

✔️ проектируем соединения

✔️ закладываем допуски

✔️ подбираем материал и клей

✔️ проверяем сборку до печати партии

Это позволяет получать крупные и прочные изделия, даже если они состоят из нескольких частей.

Заключение

Резка 3D-модели — это инженерная задача, а не просто операция в слайсере.

Грамотный подход:

• сохраняет прочность
• обеспечивает точную геометрию
• упрощает печать
• снижает брак

Именно так 3D-печать превращается в надёжное производственное решение.
