Можно ли напечатать 3D-модель, созданную нейросетью: 9 проверок перед печатью

Да, созданную нейросетью 3D-модель можно напечатать, но далеко не каждый полученный файл готов к производству сразу. Генератору важно сделать объект визуально убедительным, а принтеру нужна замкнутая геометрия с правильным масштабом, достаточной толщиной стенок и физически связанными деталями. Поэтому перед заказом печати модель проверяют, при необходимости ремонтируют или частично перестраивают, а затем тестируют в слайсере.

Короткое правило: если модель нужна как сувенир или фигурка, часто хватает ремонта полигональной сетки. Если это корпус, крепление, запчасть или другой функциональный объект, одной автоматической коррекции может быть недостаточно — размеры и посадки лучше восстановить средствами технического 3D-моделирования.

Коротко: что проверить до отправки файла

Перед печатью AI-модели убедитесь, что:

1. объект образует замкнутый объём;
2. нормали поверхностей направлены наружу;
3. в сетке нет самопересечений и наложенных оболочек;
4. задан правильный физический размер;
5. стенки и мелкие элементы не слишком тонкие;
6. отсутствуют случайные «висящие» фрагменты;
7. модель можно рационально расположить и поддержать при печати;
8. силовые элементы выдержат предполагаемую нагрузку;
9. файл нормально открывается и нарезается в слайсере.

Если хотя бы один пункт вызывает сомнения, безопаснее сначала заказать подготовку или 3D-моделирование, а уже затем 3D-печать.

Почему красивая AI-модель может не печататься

Изображение на экране — это поверхность, которую оценивают глазами. Для изготовления нужен цифровой объект, однозначно описывающий, где находится материал, а где пустота. Нейросеть может создать эффектную форму, но оставить отверстие в оболочке, наложить одну часть на другую, перепутать направление полигонов или соединить тонкие элементы только визуально.

Это не означает, что AI-генерация бесполезна. Она хорошо помогает быстро найти форму, силуэт и декоративное решение. Просто между концептом и физическим изделием появляется обязательный инженерный этап: диагностика, ремонт геометрии, проверка размеров и технологичности.

1. Замкнута ли сетка

Для печати модель должна описывать цельный объём. У корректной manifold-сетки каждое ребро обычно связано ровно с двумя гранями. Открытые края, внутренние поверхности и соединение трёх или более оболочек через одно ребро делают объём неоднозначным.

Проверка на замкнутость — первая операция после получения STL или OBJ. Blender 3D Print Toolbox, например, умеет находить non-manifold-рёбра, пересечения, вырожденные элементы и ошибки нормалей. У Autodesk Fusion инструмент Repair закрывает отверстия, исправляет перевёрнутые треугольники, удаляет дублирующиеся или вырожденные грани и небольшие отдельные оболочки (документация Blender, документация Autodesk Fusion).

Автоматический ремонт подходит не всегда. Если программа закрыла большое отверстие плоской «заплатой», хотя там должен быть паз, посадочное место или сложная поверхность, геометрия станет формально исправной, но функционально неверной.

2. Правильно ли направлены нормали

Нормаль показывает, какая сторона полигона считается внешней. У AI-модели часть граней может быть перевёрнута. Тогда слайсер способен воспринять фрагмент как отверстие, удалить его или сформировать неправильные траектории.

Нормали можно пересчитать автоматически, но после операции следует визуально проверить углубления, тонкие детали и места соединения оболочек. Там ошибки чаще маскируют более серьёзную проблему: пересечение поверхностей или незамкнутую сетку.

3. Нет ли самопересечений и наложенных оболочек

Нейросеть нередко собирает объект из нескольких визуально соединённых форм. Например, ручка касается корпуса, но не объединена с ним; декоративный элемент проходит внутрь стенки; две поверхности занимают одно и то же пространство.

Перед печатью такие части нужно корректно объединить. Простого удаления невидимых полигонов может быть достаточно для статуэтки, но у нагруженной детали важно ещё обеспечить реальную площадь контакта и плавный переход между элементами.

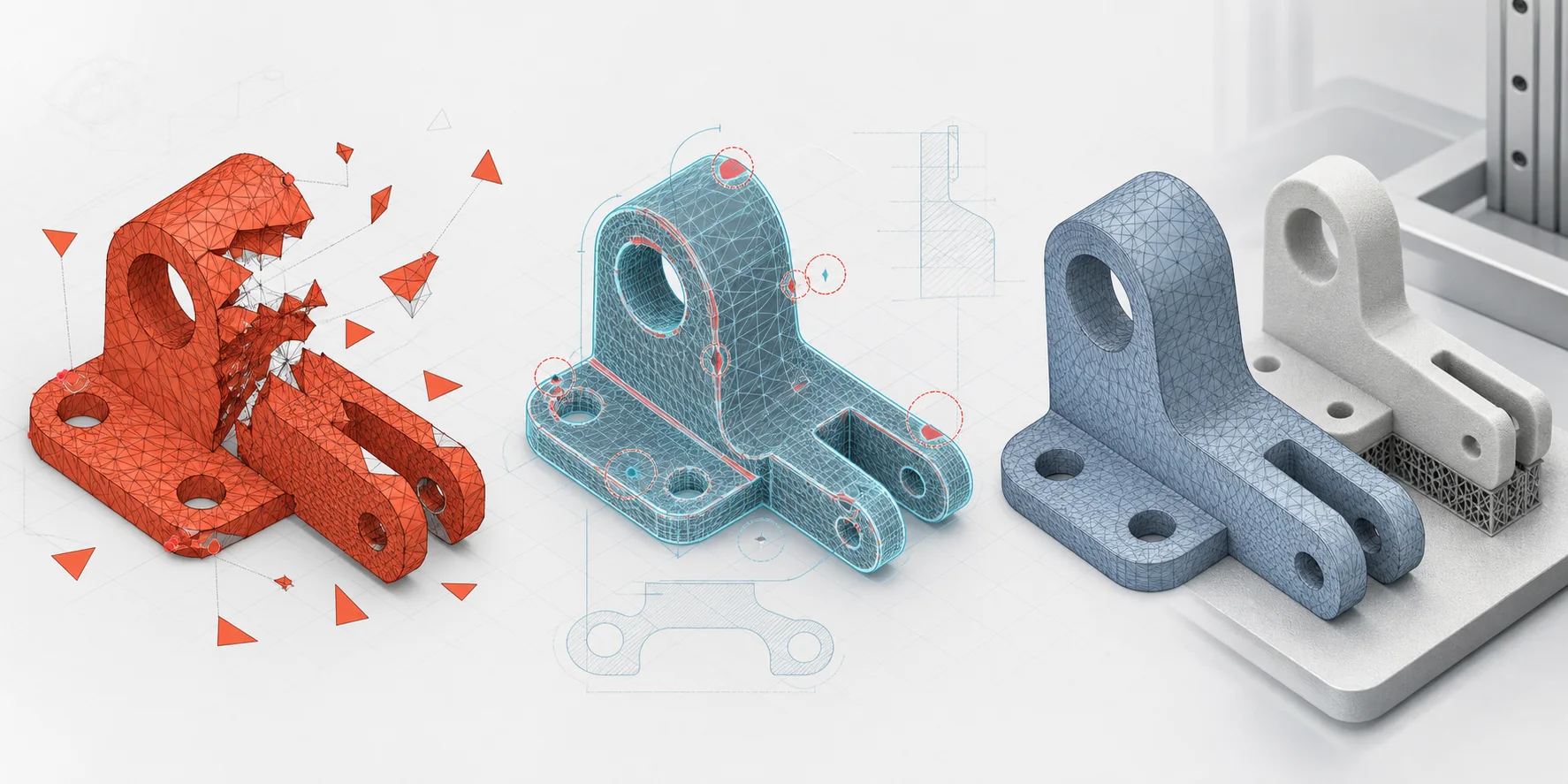

Слева — повреждённая сетка, в центре — диагностика проблемных участков, справа — цельная модель и результат печати.

4. Задан ли правильный масштаб

Форматы STL и OBJ сами по себе не закрепляют единицу измерения. Число «100» в файле может быть интерпретировано как 100 мм, 100 см или 100 дюймов — это зависит от настроек импорта. Autodesk отдельно предупреждает, что STL и OBJ являются безразмерными и при неверно выбранных единицах модель импортируется слишком большой или слишком маленькой (справка Autodesk).

Поэтому недостаточно написать «печатать как в файле». Укажите хотя бы один контрольный размер: общую высоту фигурки, расстояние между отверстиями, диаметр посадочного места или габариты корпуса. Для сопрягаемой детали лучше приложить чертёж либо измерения ответных поверхностей.

5. Достаточна ли толщина стенок и мелких элементов

Тонкая поверхность на экране может вообще не сформироваться при печати. Минимальная толщина зависит от технологии, материала, диаметра сопла, ориентации и назначения изделия, поэтому универсального числа для всех случаев нет.

В качестве понятного ориентира Prusa приводит для распространённого сопла 0,4 мм ширину экструзии около 0,45 мм: стенка тоньше одной линии не напечатается, а расчётная толщина двух линий будет около 0,9 мм. Это пример для конкретного процесса, а не универсальный допуск (рекомендации Prusa). Для фотополимерной печати, SLS и промышленной FDM требования будут другими.

Особое внимание нужно уделить пальцам и аксессуарам фигурок, шипам, буквам, защёлкам, рёбрам, петлям и перемычкам вокруг отверстий. В функциональной детали дополнительно оценивают не только печатаемость, но и прочность.

6. Нет ли лишних и «висящих» фрагментов

После AI-генерации в сцене могут остаться отдельные полигоны, внутренние оболочки или мелкие кусочки, которые не относятся к основной форме. Слайсер либо проигнорирует их, либо попытается напечатать как самостоятельные островки. Во втором случае увеличатся время, поддержки и риск брака.

Перед экспортом следует удалить случайный мусор и проверить, какие части модели действительно должны быть отдельными. Сборное изделие иногда разумнее разделить намеренно: это улучшает качество поверхностей и упрощает замену деталей.

7. Возможна ли печать без критичных нависаний

Замкнутая сетка ещё не гарантирует технологичность. Горизонтальные площадки в воздухе, глубокие полости и отрицательные углы требуют поддержек. После их удаления остаются следы, а часть внутренних поддержек может оказаться недоступной.

Порог нависания зависит от принтера, материала и режима; для FDM часто ориентируются примерно на диапазон 45–60°, но окончательное решение принимают после тестовой нарезки. Иногда достаточно повернуть модель. Иногда форму нужно изменить, разделить на части или выбрать другую технологию печати.

8. Выдержит ли модель реальную нагрузку

AI оценивает форму, но не знает, будет ли деталь декоративной, удержит ли она мотор или должна защёлкиваться сотни раз. Тонкая шейка, резкий внутренний угол и маленькая площадка соединения могут выглядеть нормально, но сломаться при эксплуатации.

Для функционального изделия нужно заранее указать:

• назначение и способ крепления;
• направление и примерную величину нагрузки;
• температуру, влагу и контакт с химическими веществами;
• необходимость гибкости, износостойкости или ударной прочности;
• поверхности, размеры и отверстия, которые должны точно совпасть.

Если оригинальная деталь уже существует, её геометрию можно получить через 3D-сканирование и затем восстановить средствами реверс-инжиниринга. Это надёжнее, чем просить нейросеть угадать точные посадки по фотографии.

9. Проходит ли модель тест в слайсере

Последняя проверка — не просто открыть файл, а нарезать его с настройками предполагаемой технологии. Просмотрите слои снизу вверх. Так обнаруживаются исчезающие стенки, пустоты, отдельные островки, чрезмерные поддержки и участки, которые начинаются «в воздухе».

Большое количество полигонов тоже не гарантирует качество. Чрезмерно тяжёлый файл усложняет редактирование и нарезку, а грубая сетка оставляет заметные грани на криволинейных поверхностях. Разрешение подбирают под размер и требуемую детализацию изделия.

Типичные ошибки и способы исправления

Когда достаточно автоматического ремонта, а когда нужна переделка

Автоматический ремонт уместен, если общая форма верна, а ошибки локальны: несколько отверстий, перевёрнутые полигоны, дубликаты граней или мелкие отдельные фрагменты. После исправления модель всё равно проверяют в слайсере.

Частичное или полное перемоделирование требуется, когда:

• у детали должны быть точные размеры и посадки;
• сетка сильно самопересекается или содержит множество внутренних оболочек;
• тонкие элементы являются частью конструкции;
• нужно изменить толщину стенок, крепления или внутреннее устройство;
• требуется редактируемая техническая модель, а не только полигональная оболочка;
• автоматическая «заплатка» заметно меняет исходную форму.

Для корпуса или запчасти часто быстрее использовать AI-модель как референс и заново построить критичные поверхности, чем многократно чинить случайную сетку.

Какой формат лучше отправлять

• STL — распространён для печати, но содержит только геометрию сетки и не хранит единицы измерения.
• OBJ — подходит для полигональных моделей и может сопровождаться материалами, однако масштаб тоже нужно уточнить.
• 3MF — современный контейнер для аддитивного производства с заданными единицами, цветами и другими данными. Спецификация 3MF предусматривает однозначные единицы и замкнутые объекты (3MF Consortium).
• STEP — предпочтителен для редактируемой технической геометрии, если исходная модель действительно построена в CAD. Простое преобразование повреждённого STL в STEP не делает его точной инженерной моделью.

Если доступен только STL или OBJ из нейросети, отправляйте его как есть — специалист оценит, можно ли исправить сетку или рациональнее построить объект заново.

Что отправить для расчёта

Чтобы быстрее получить реалистичную оценку работ и печати, приложите:

1. исходный файл STL, OBJ, 3MF или STEP;
2. требуемые габариты либо один контрольный размер;
3. назначение изделия: макет, фигурка, корпус, крепление, запчасть;
4. фотографии, эскиз или чертёж ожидаемого результата;
5. информацию о нагрузке и условиях эксплуатации;
6. количество экземпляров и желаемый срок;
7. требования к цвету, поверхности и постобработке.

После проверки станет понятно, какой путь выгоднее: локальный ремонт, техническое 3D-моделирование, пробный образец или сразу изготовление тиража. Предварительную стоимость печати можно также оценить через калькулятор, если файл уже корректно подготовлен.

Частые вопросы

Можно ли сразу отправить AI-модель на 3D-принтер?

Иногда да — если файл представляет собой замкнутый объём, имеет правильный масштаб, достаточную толщину и успешно нарезается. Но визуальный просмотр не заменяет техническую проверку. Перед производством желательно открыть модель в инструменте диагностики сетки и просмотреть каждый слой в слайсере.

Можно ли исправить повреждённый STL?

Небольшие отверстия, перевёрнутые грани и лишние оболочки обычно исправляются. Если нарушена форма, отсутствуют важные элементы или нужны точные посадки, простой ремонт может дать неверный результат. Тогда проблемный участок перестраивают либо создают техническую модель заново.

Почему модель видна в редакторе, но пропадает в слайсере?

Чаще всего слайсер обнаруживает незамкнутую оболочку, обратные нормали, самопересечения или стенки тоньше доступной линии печати. Нужно проверить сетку, масштаб и минимальную толщину. Автоматическая коррекция помогает только тогда, когда она не меняет нужную геометрию.

Что лучше для печати: STL, OBJ или 3MF?

Все три формата могут использоваться, если оборудование и программа их поддерживают. Для передачи только геометрии часто достаточно STL. OBJ полезен для цветовых или текстурных данных. 3MF хранит единицы и дополнительные производственные данные, поэтому снижает риск ошибки масштаба.

Сколько стоит подготовить AI-модель к печати?

Цена зависит от состояния сетки, требуемой точности и объёма переделки. Локальный ремонт и построение функциональной детали — разные задачи, поэтому стоимость определяется после просмотра файла. На сайте стоимость 3D-моделирования указана от 3 000 ₽; точный расчёт зависит от технического задания.

Вывод

Напечатать созданную нейросетью 3D-модель возможно, если превратить визуальную идею в однозначный производственный файл. Для декоративного объекта иногда достаточно закрыть сетку, исправить нормали и выбрать масштаб. Для корпуса, крепления или запчасти дополнительно нужны точные размеры, технологичные стенки, посадки и проверка прочности.

Пришлите исходный файл, контрольный размер и описание назначения изделия на оценку. Специалист определит, можно ли сразу переходить к печати, достаточно ли ремонта сетки или потребуется 3D-моделирование.
